交通标志牌的制作规范?
发布时间:2015-12-04 访问次数:

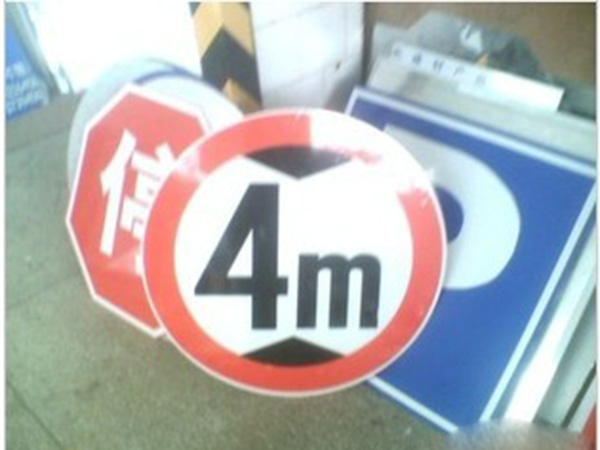

上海交通标志牌按用途来分类可分为警告标志、禁止标志、指示标志、指路标志、旅游区标志和施工标志。标志牌牌面颜色由底色、图形或字符色、边框色和衬边色组成,如下图所示。标志牌的整体结构由标志底板、滑槽及加固件、标志面、支撑件及紧固件和标记这几部分组成,下面一起来看一下制作规范有哪些?
交通标志牌在制作时,出于对其使用的实效性、警示性等功能,其在制作时需满足以下制作规范:
一、标志板

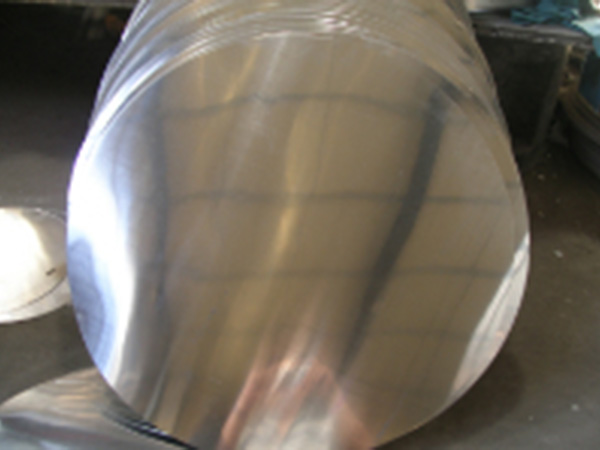

交通标志牌可采用铝合金板、挤压成型的铝合金型材、薄钢板、合成树脂类板材等制造,所用材料应符合现行《交通标志牌及支撑件的规定,厚度应根据计算确定。
二、反光材料
交通标志牌均应采用符合现行《交通标志牌反光膜》(GB/T18833)要求的反光膜或其他逆反射材料制作.河北交通标志牌采用反光膜材料时,高速公路、一级公路上宜采用一、二级反光膜,二、三级公路的交通标志宜采用三、四级反光膜,四级公路宜采用四、五级反光膜.实际交通流量较大的公路,宜采用更高等级的反光膜.门架式、悬臂式等悬空类交通标志宜采用比路侧交通标志等级更高的反光膜。
三、支撑结构
交通标志牌立柱、横梁等可采用钢管、H型钢、槽钢及钢筋混凝土等材料制作,钢管顶端应设置柱帽.钢构件应进行防腐处理.交通标志应设置钢筋混凝土基础.位于桥梁段的单柱式交通标志可采用钢结构附着在桥梁上。
交通标识牌的技术设计要求是怎样的?
1、交通标志的设置应综合考虑、布局合理、防止出现信息不足或过载的现象。信息应连接,重要的信息宜重复显示。
2、交通标志一般情况下应设置在道路行进方向右侧或车行道上方;也可以根据具体情况设置在左侧,或左右来两侧同时设置。
3、为保证视认性,同一地点需要设置两个以上标志时,可安装在一个支撑结构(支撑)上,但最多不应超过四个;分开设置的标志,应满足禁令、指示和警告标志的设置空间。
4、原则上要避免不同种类的标志并设。解除限制速度标志、解除禁止超车标志、路口优先通行标志、会车先行标志、停车让行标志、减速让行标志应单独设置;如条件受限制无法单独设置时,一个支撑结构(支撑)上最多不应超过两种标志。标志板在一个支撑结构(支撑)并设时,应按禁令、指示、警告的顺序,先上后下,先左后右的排列。
5、警告标志不宜多设。同一地点需要设置两个以上警告标志时,原则上只设置其中最需要的一个。(警告标志:警告车辆,行人注意道路前方)登录网址http://www.shscyly.com了解更多信息
